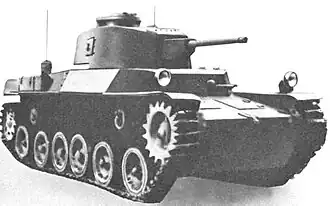

Тип 1 «Чи-Хе»
Боевая масса, т 17,2
Компоновочная схема отделение управления спереди, моторное сзади
Экипаж, чел. 5 чел.
История
Производитель Мицубиси
Годы разработки 1940 г.
Годы производства 1943—1944 гг.
Годы эксплуатации 1943—1945 гг.
Количество выпущенных, шт. 601 (по японским данным), не более 170 (по американским)
Размеры
Длина корпуса, мм 5,7 м
Ширина, мм 2,3 м
Высота, мм 2,4 м
Клиренс, мм 420
Бронирование
Лоб корпуса, мм/° 50 мм
Борт корпуса, мм/° 25 мм
Корма корпуса, мм/° 20 мм
Днище, мм 8 мм
Крыша корпуса, мм 12 мм
Лоб башни, мм/° 25 мм
Маска орудия, мм/° 40 мм
Борт башни, мм/° 25 мм
Корма башни, мм/° 25 мм
Вооружение
Калибр и марка пушки 47 мм Тип 1
Длина ствола, калибров 53,7
Боекомплект пушки 120 снарядов
Углы ВН, ° −11°…+17°
Углы ГН, ° 360°
Пулемёты 2 ед. Тип 97 7,7 мм
Подвижность
Тип двигателя танковый дизель Тип 100 Мицубиси
(воздушного охлаждения, 4-тактный V-образный, 12-цил.)
Мощность двигателя, л. с. 240 л.с.
Скорость по шоссе, км/ч 45 км/ч
Запас хода по шоссе, км 210 км
Тип подвески тип Хара
Преодолеваемый подъём, ° 35°
Преодолеваемая стенка, м 1
Преодолеваемый ров, м 2.5
Преодолеваемый брод, м 1
Логотип Викисклада Медиафайлы на Викискладе

Средний танк Тип 1 Сухопутных войск Императорской Японии (яп. Рикугун Иссики тюсэнся)[1] (другие обозначения Чи-Хе, Тип 2601) — средний танк Сухопутных войск Императорской Японии Второй мировой войны. Разработан КБ танкостроения Мицубиси в 1940—1941 годах на основе среднего танка Шинхото Чи-Ха[2]. Серийное производство начато в 1943 году. Всего до конца 1944 года было выпущено, по разным данным, от 170 до 600 машин.

История создания

Танки «Чи-Ха» плохо себя показали в боях на Халхин-Голе, так как советские 45-мм противотанковые пушки, несмотря на меньший калибр, чем 57-мм короткоствольные пушки Чи-Ха, лучше пробивали броню. С целью повышения противотанковых качеств вооружения Чи-Ха был создан ШинХоТо Чи-Ха. Чи-Хе — развитие ШинХоТо Чи-Ха. На нём была усилена броня и упрощён архаичный каркас, а также введена сварка брони (однако в некоторых местах для повышения прочности креплений также использовалась и клёпка).

Описание конструкции

Опытный средний танк под шифром Чи-Хе явился развитием предыдущего среднего танка Шинхото Чи-Ха. На машины были применены множество новейших для японского танкостроения решений: цельносварной бронекорпус, трёхместная башня, противоснарядное бронирование и радиофикация всех машин. Экипаж был увеличен до пяти человек: командир, наводчик, заряжающий, механика-водитель и стрелок, что освободило командира от обслуживания орудия и позволило сосредоточиться на управлении боем.

Броневой корпус и башня

Корпус и башня собирались из закалённых катаных бронелистов преимущественно с помощью сварки (в отдельных местах применялась клёпка). По сравнению с Чи-Ха, танк получил более простую форму корпуса с единой плоской верхней лобовой деталью, исчезли жалюзи в стенках моторного отделения. Толщина вертикальных бронелистов не изменилась по сравнению с Шинхото Чи-Ха (20 мм в корме корпуса, 25 мм в бортах корпуса и башни). Для лобовых деталей корпуса танк получил противоснарядное бронирование (50 мм) для маски орудия — 40 мм. Толщина днища и крыши осталась прежней (8 и 12 мм).

Башня схожа с башней Шинхото Чи-Ха, но отличалась бо́льшими размерами, чтобы вместить дополнительного члена экипажа. Наблюдение за полем боя осуществлялось через закрытые бронестёклами смотровые щели и перископический смотровой прибор в крыше командирской башенки.

Вооружение

Основным вооружением являлась танковая пушка Тип 1 калибра 47 мм (62 калибра, начальная скорость бронебойного снаряда 826 м/с). Боекомплект состоял из 120 бронебойных и осколочно-фугасных выстрелов. Масса бронебойного снаряда — 1,4 кг, бронебойно-фугасного — 1,52 кг. Танковая пушка Тип 1 имела одинаковое обозначение с пушкой Шинхото Чи-Ха, но получила более эффективные противооткатные устройства и вертикальный затвор. Установка осталась традиционной на вертикальных и горизонтальных цапфах, позволявших качание в горизонтальной плоскости в пределах ±7,5°. Наводка осуществлялась при помощи плечевого упора, хотя отдача 47-мм пушки для такой системы оказалась слишком сильной.[3]

Таблица бронепробиваемости танкового орудия Тип 1 калибра 47 мм[4][3]
Бронебойный трассирующий остроголовый
Дальность, м При угле встречи 90°, мм При угле встречи 60°, мм
500 68 50
1000 45 34

Вспомогательное вооружение танка осталось неизменным — два пулемёта Тип 97 (лицензионный Виккерс 7,7 мм) в верхнем лобовом листе корпуса и корме башни. Пулемётный боекомплект включал 4 тыс. патронов в магазинах на стенках корпуса под башней.

Двигатель и трансмиссия

Танк получил более мощный по сравнению с ранними машинами дизельный двигатель воздушного охлаждения (Мицубиси Тип 100, 4-тактный V-образный 12-цил., 240 л. с.) Это позволило компенсировать возросшую на 1,5 тонны массу танка и увеличить максимальную скорость хода. Трансмиссия осталась неизменной и состояла из редуктора, четырёхступенчатой коробки передач с понижающей передачей, карданного вала, бортовых фрикционов с одноступенчатыми редукторами.

Ходовая часть

Подвеска выполнена по стандартной системе Т. Хара, с парными катками на качающихся балансирах. Рычажная система со спиральными пружинами укрыта в горизонтальных трубах по бокам корпуса. Дополнительные передние и задние катки с независимой подвеской при помощи рычагов соединены с открытыми спиральными пружинами.

Ведущие катки — передние, зацепление гусениц цевочное. Гусеницы — стальные мелкозвенчатые, с одним гребнем, каждая из 96 траков с шагом 120 мм и шириной 330 мм.

Машины на базе Тип 1

Танк артиллерийской поддержки (Хо-И)

Выпускавшийся в незначительном количестве с 1942 года вариант с короткоствольной пушкой Тип 99 калибра 75 мм в увеличенной башне. Предназначался для поддержки пехоты на поле боя. Выпуск составил всего 33 машины из-за наличия к тому времени САУ Хо-Ни.

Плавающий танк Тип 3 Ка-Чи

Этот плавающий танк разработан в 1943 году, схож по конструкции с Ка-Ми. Выпуск составил около 20 машин в 1944 году. В боях не участвовал.

Боевое применение

Танки «Чи-хе» сводились в те же роты, что и «ШинХоТо Чи-Ха». Эти машины действовали совместно на Филиппинах, Сайпане, Иводзиме, Окинаве, в Манчжурии и на Курильских островах.

Оценка машины

Танк по своим характеристикам и классу имел не очень много аналогов. Во многом он сравним с немецким Pz. Kpfw. III или американскими M2 и M3. Однако малое количество (разница с Pz. III и M3 более чем в 10 раз) и не очень сильное бронирование делало эти машины незначительными на поле боя.

С другой стороны, Тип 1 являлся весьма значительным шагом вперёд. По сравнению с Чи-Ха каркас танка был максимально упрощен, а в некоторых местах конструкции и вовсе убран, также изменениям подверглись обводы корпуса и ряд внутренних механизмов. Появление пятого члена экипажа освободило командира от работы с орудием и позволило полностью переключиться на управление боем. Новая 47-мм противотанковая пушка с длиной ствола 62 калибра развивала начальную скорость бронебойного снаряда до 826 м/с и стала пробивать на 500 м броню 68-мм, а на 1000 м — 45-мм. За счет установки более мощного дизеля скорость даже потяжелевшего «Чи-хе» несколько увеличилась по сравнению с «Чи-ха». Лобовое бронирование вполне выдерживало попадания снарядов калибра до 50 мм с расстояний более 1 км. Сварка бронелистов показала себя гораздо надёжнее клёпки.

Примечания

  1. ↑ Средний танк образца Четыре
  2. ↑ Steven J. Zaloga. Japanese Tanks 1939—45 (англ.). — London: Osprey Publishing, 2007. — P. 22. — 48 p. — (New Vanguard • 137). — ISBN 978-1-84603-091-8.
  3. 1 2 П. Н. Сергеев. Танки Японии во Второй мировой войне. — 2000.
  4. ↑ Leland S. Ness. Jane’s World War II Tanks and Fighting Vehicles: The Complete Guide. — ISBN 0-00711-228-9.

Литература

  • С. Л. Федосеев. Средний танк Чи-Ха. — М.: Моделист-конструктор, 1998. — 32 с. — (Бронеколлекция № 5 (20) / 1998).
  • П. Н. Сергеев. Танки Японии во Второй мировой войне. — Киров, 2000.
  • Japanese Medium Tanks // Ground Power. — 2004. — № 119—120.
  • L. Ness. Jane’s World War II Tanks and Fighting Vehicles: The Complete Guide. — London: Jane’s Information Group / Harper Collins Publishers, 2002. — 237 p. — ISBN 0-00711-228-9.
