Литл Джо (ракеты)
| Литл Джо | |
|---|---|
 | |
| Общие сведения | |
| Страна |
 США |
| Семейство | Литл Джо |
| Назначение | ракета-носитель |
| Основные характеристики | |
| Количество ступеней | 1 |
| Длина (с ГЧ) | м |
| Диаметр | м |
| Стартовая масса | кг |
| Масса полезной нагрузки | |
| • на НОО | кг |
| История запусков | |
| Число запусков | 8 |
| • успешных | 4 |
| • неудачных | 4 |
| Первый запуск | 21 августа 1959 |
| Последний запуск | 28 апреля 1961 |
 Медиафайлы на Викискладе | |
«Литл Джо» (англ. Little Joe) — семейство американских ракет-носителей: «Литл Джо» и «Литл Джо II».
Литл Джо
Предназначена только для суборбитальных полётов в рамках программы Меркурий, главным образом для отработки системы аварийного спасения (САС) космического корабля (капсулы). Представляет из себя группу из 4-6-8 твердотопливных двигателей, обеспечивающих большую начальную скорость, собранных в пакет под аэродинамическим обтекателем со стабилизаторами. Запуск был почти вертикальным и неуправляемым. Ракета была недорогим средством тестирования САС полномасштабных моделей космического корабля (капсулы) в самых критических фазах полета: старт и аварийное прекращение полёта на различных скоростях и высотах, с использованием парашютной системы для мягкой посадки. Такая ракета могла поднять капсулу с астронавтом на высоту 180 км (100 миль)[1]. Первоначально задумывалась как универсальная военная ракета, на 1960-е годы. Было осуществлено лишь восемь запусков по программам НАСА.
Спецификация
- Литл Джо
- Тяга: 1044 кН
- Высота: 15,2 м
- Диаметр: 2,03 м
- Размах стабилизаторов: 6,5 м
- Масса: 12700 кг
- Топливо: твердое
- Время работы двигателя: ~40 сек
- Recruit rocket (Thiokol XM19)
- Тяга: 167 кН
- Высота: 2,7 м
- Диаметр: 0,23 м
- Масса: 159,0 кг
- Топливо: твердое
- Время работы двигателя: ~1,53 сек
- Castor rocket (Thiokol XM33)
- Тяга: 259 кН
- Высота: 6,04 м
- Диаметр: 0,79 м
- Вес: 4,424 кг
- Топливо: твердое
- Время работы двигателя: ~37 сек
Таблица всех запусков «Литл Джо» (по программе «Меркурий»)
| № | Дата запуска | Название корабля | Масса, кг | Примечания |
|---|---|---|---|---|
| 1 | 21 августа 1959 | LJ-1 | - | Старт не состоялся. За полчаса до старта пиротехника вынесла капсулу на высоту 600 м[2]. |
| 2 | 4 октября 1959 | LJ-6 | - | |
| 3 | 4 ноября 1959 | LJ-1A | - | Аварийный пуск |
| 4 | 4 декабря 1959 | LJ-2 | - | |
| 5 | 21 января 1960 | LJ-1B | - | |
| 6 | 8 ноября 1960 | LJ-5 | - | Аварийный пуск |
| 7 | 18 марта 1961 | LJ-5A | - | |
| 8 | 28 апреля 1961 | LJ-5B | - | Аварийный пуск |
Литл Джо II
| Литл Джо II | |
|---|---|
_-_cropped.jpg) | |
| Общие сведения | |
| Страна |
США |
| Семейство | Литл Джо |
| Назначение | ракета-носитель |
| Основные характеристики | |
| Количество ступеней | 1 |
| Длина (с ГЧ) | м |
| Диаметр | м |
| Стартовая масса | кг |
| Масса полезной нагрузки | |
| • на НОО | кг |
| История запусков | |
| Число запусков | 5 |
| • успешных | 4 |
| • неудачных | 1 |
| Первый запуск | 28 августа 1963 |
| Последний запуск | 20 января 1966 |
| Медиафайлы на Викискладе | |
.

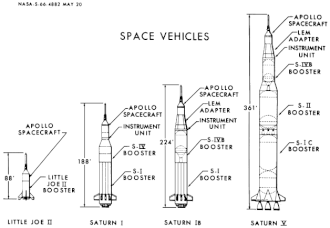

Литл Джо II был американской ракетой-носителем, использованной в пяти суборбитальных беспилотных испытательных пусках системы аварийного спасения (САС) и проверки работы парашютов командного модуля для космического корабля Аполлон в 1963-1966 гг. Стартовали в Нью-Мексико, это была самая маленькая из четырёх ракет-носителей (LD-2, Сатурн-1, Сатурн-1Б и Сатурн-5), используемых в программе «Аполлон».
Спецификация
- Литл Джо II
- Тяга: 1 766 кН
- Высота: 10,1 м без полезной нагрузки и САС
- Высота: 26,2 м с полезной нагрузкой и САС
- Диаметр: 3,9 м
- Размах стабилизаторов: 8,7 м
- Масса сухая: 25900 кг
- Масса снаряженная: до 80300 кг
- Топливо: твердое
- Время работы двигателя: ~50 сек
- Algol engine
- Тяга: 465 кН
- Высота: 9,1 м
- Диаметр: 1,0 м
- Масса сухой: 1 900 кг
- Масса снаряженная: до 10 180 кг
- Топливо: твердое
- Время работы двигателя: ~40 сек
- Recruit engine (Thiokol XM19)
- Тяга: 167 кН
- Высота: 2,7 м
- Диаметр: 0,23 м
- Масса: 159 кг
- Топливо: твердое
- Время работы двигателя: ~1,53 сек
Таблица всех запусков «Литл Джо II» (по программе «Аполлон»)
| № | Спутник | Дата запуска | Масса кг | Компоновка | Примечания |
|---|---|---|---|---|---|
| 1 | QTV-1 | 28 августа 1963 года | 25 930,0 | 6-1-0 | Суборбитальный полет, высота 8 км[3]. |
| 2 | Аполлон 001 | 13 мая 1964 года | 26 281,0 | 6-1-0 | Суборбитальный полет, высота 5 км[3]. |
| 3 | Аполлон 002 | 8 декабря 1964 года | 42 780,0 | 4-2-0 | Суборбитальный полет, высота 5 км[4]. |
| 4 | Аполлон 003 | 19 мая 1965 года | 80 372,0 | 0-3-3 | Аварийный запуск, высота 6 км[5]. |
| 5 | Аполлон 004[6] | 20 января 1966 года | 63 381,0 | 5-2-2 | Суборбитальный полет, высота 23 км[7]. |
Компоновка
- Литл Джо II (6-1-0) — 6 Recruit + 1 Algol-1D
- Литл Джо II (4-2-0) — 4 Recruit + 2 Algol-1D
- Литл Джо II (5-2-2) — 5 Recruit + 2 Algol-1D + 2 Algol-1D
- Литл Джо II (0-3-3) — 0 Recruit + 3 Algol-1D + 3 Algol-1D
